烟台云帆过滤系统公司是生产各种类型机床过滤水箱纸带过滤机的厂家，针对过滤机有自己独到的维修经验，可以使客户获得良好的维修体验。维修处理可以延长原先产品的使用寿命，降低后续的使用成本。可以提供各种形式过滤机网带，配合各种机床冷却液过滤装置如平网纸带过滤机，弧网纸带过滤机，鼓式纸带过滤机，压力式过滤机等使用，材质有普通碳钢及不锈钢，可为客户提供纸带过滤机网带***更换业务。

  弧网纸带过滤机也称弧型纸带过滤机、深床纸带过滤机，同平网式纸带过滤机一样同属于重力式过滤机，弧网纸带过滤机壳体较高，两侧设有导轨，输送网带带动滤纸走行在导轨里。网带与底板呈向上的斜坡状。滤纸通过密封，可以确保液体里的杂质不会泄漏到净液箱里。较高的壳体可以形成较高的液位，提高了滤纸的利用率，也提高了过滤精度。较高的壳体空间对于过滤液体中含有泡沫的情况特别适合，同时壳体两侧还设有溢流口，无需担心液体外溢的情况。较高的液位可以使采用加厚的滤纸成为可能，这样会得到好的过滤精度。

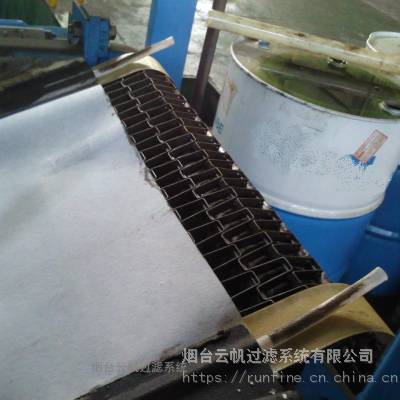

  烟台云帆过滤系统有限公司除了提供上述的弧网纸带过滤机整机，还提供国外进口弧网纸带过滤机维修改造升级服务，包括整机维修，备件提供，过滤耗材提供等。备件包括输送网带，液位浮球报警器，供液水泵，防水密封，减速电机等。过滤耗材根据幅宽，卷长等指标确定型号。如幅宽600毫米，卷长100米，纸管内径70毫米，克重40克。 链子总长10米；宽1540毫米；材质为不锈钢，厚度为1.2毫米；链片高度7.5毫米；链子节距13.6毫米；中间穿轴直径2.5毫米；大口尺寸17毫米；小口尺寸12毫米。

使用举例：


RFHW200弧网式过滤机技术要求

弧网式过滤机的型号为RFHW200，设计处理流量200L/min。

设备主体及过流部件(含弧网过滤机壳体、网带、链条、链轮、链轴、法兰、管道等)，材质均为304不锈钢；

下方出水口做80mm的翻边。

 弧网式过滤机过滤精度25um。

弧网式过滤机壳体按2Bar压力设计。

弧网过滤机配套的废布盒有2个,1个不带脚轮的废布盒放在带脚轮的废布盒上,2个废布盒都要求有翻边。

 弧网过滤机放置在客户现场的支架上,支架距离地面高度1.2m。

接水箱口规格350mm*300mm
