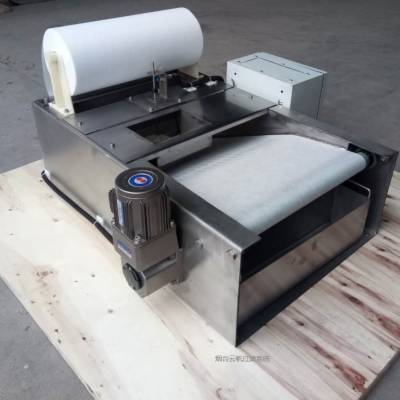

自动卷纸式纸带过滤机工作液位相比平网式纸带过滤机深度加大，使过滤纸利用率提高,采用相同规格的过滤纸，过滤精度也相应提高。工作流量相同情况下，占地面积比平网式纸带过滤机减少。结构简单，零部件少，无传统纸带过滤机的网带结构，维修方便。过滤机机架带有溢流口，液位满时不会流到水箱外边。倾斜底板，出纸位置逐渐抬高，使用过的滤纸带出的液体很少。

底板带有冲孔板，空隙均匀，渗水流畅。没有运动部件浸在液体中，延长使用期限，特别适合有腐蚀性液体的过滤，如磷化液，清洗机清洗液等。新式纸带过滤机外型紧凑，用户可单独采购纸带过滤部分，自配水箱，灵活配置，既能达到一定的过滤精度，又可减少占地空间。

这种自动卷纸式纸带过滤机可与磁性分离器，撇油机，刮板机，制冷机，袋式过滤机，滤芯式精密过滤器等混搭组合使用，组成各种形式不同配置的过滤系统。过滤机类似积木的结构形式，使它可以灵活地安装在水箱的适合位置，不影响其它设备的使用。

走纸频率减少，滤纸消耗降低。减速电机功率小，节省能源消耗。使用过的滤纸可自动收起。

需要注意这种过滤机滤纸下面没有托链，走纸靠电机带动的方形管卷出，液体及杂质压在滤纸上，所以滤纸受力较大，如果滤纸上杂质很多，会增加滤纸与网板的摩擦力。所以这种过滤机滤纸必须有较好的抗拉强度。如果调节下过滤机上的液位浮漂，使液位较低就走纸，即加大走纸的频率。可以在滤纸上滤出的杂质数量较少时就自动走纸，会减少滤纸承受的拉力，但这种方法会增加滤纸的消耗。

集中清理，减少劳动强度。相比普通的纸带过滤机，出纸无液体溢出造成浪费。滤纸规格常规使用的是30克，也可按要求采用40-110克的滤纸，以便更好提高过滤精度

常用规格参数如下：

型号              流量             滤纸宽度

RFSF25          25升每分          300毫米

RFSF50          50升每分          400毫米

RFSF100         100升每分         520毫米

RFSF200         200升每分         720毫米

  对现有的机床水箱改造是经常会遇到的情况，理由比如为了提高过滤精度，去除液体中的杂质，加大水泵冷却流量，加工工艺发生变化，改善车间的环境等。相比从零开始的全套机床水箱的制作，对现有机床水箱的改造有许多的问题需要解决。为了节省开支，一般客户会要求保留原水箱主体部分，只对细节改造升级。

使用案例如下：
  1：过滤系统组成部件为：

高压水泵1台，流量40-50升每分，扬程150米（15公斤压力）。液下555毫米，需加泵座，配套溢流阀及压力表

纸带过滤机1台，采用新式纸带过滤机， 50型，宽度510毫米，长度750毫米，滤纸放在机架上面。

带式撇油机1套，带宽40毫米，撇油带采用聚酯带

滤纸1卷，精度25um

两个滤芯式精密过滤器，一用一备2套管路，精度20um，每个滤罐外径约170mm

水箱内腔净尺寸1300*510*600，水箱预留与现场原水箱联结的溢流口，溢流口开在水箱放水口一侧。

高低液位检测2套，新旧水箱各1套，预留液位控制开关（补水泵使用），

工作流程：机床现场水箱向新水箱纸带过滤机泵水，新水箱中切削液由高压水泵打入滤芯式精密过滤器，再到机床循环。

2：现有陶瓷磨床冷却系统中陶瓷粉末需过滤

采用RFSF100过滤机，过滤机放置在现场水箱上，水箱放置在地坑里。使磨床含陶瓷粉末冷却水可以自流到过滤机上。过滤机采用520毫米幅宽滤纸，精度20微米。
 3：磨床型号是M1080B, 这台磨床是用来磨塑料轮子的，磨出来的粉尘量比较大，每班都需要清洗一下，主要是沉淀在水箱底部的。增加过滤设备，磨床出水口和过滤设备进水口管路连接。抽水泵现在的位置不会影响到过滤设备的安装。磨床出水口尺寸为φ90mm，出水口下端离地面为56cm，水箱放到地上的高度为40cm。
   对应方案如下：采用RFSF50过滤机纸带过滤部分，其原理为采用无纺布为过滤介质，当含塑料杂质的液体流经过滤纸时杂质被滤纸截住，杂质把滤纸糊满后液体流动受阻液面上升，带动浮漂上升，触动感应开关使电机启动，带动方管及上面缠绕的滤纸一起运行把滤纸与杂质带出。磨床出水可直接流入过滤系统，可根据现场磨床出水口尺寸，确定纸带过滤系统。过滤系统宽度510毫米左右，可按照现场漏槽方向安装过滤系统。
