采用纸带过滤机对水箱改造简介：

对现有的机床水箱改造是经常会遇到的情况，理由比如为了提高过滤精度，加大水泵冷却流量，加工工艺发生变化，改善车间的环境等。

相比从零开始的全套机床水箱的制作，对现有机床水箱的改造有许多的问题需要解决。为了节省开支，一般客户会要求保留原水箱主体部分，只对细节改造升级。

常用的方式为采用纸带过滤机过滤壳体部分，直接安装在水箱上，现场基本无需改动。

纸带过滤机一般采用平网式,深床式,滚筒式，弧网等形式。其原理为采用无纺布为过滤介质，当含杂质的液体流经过滤纸时杂质被滤纸截住，杂质把滤纸糊满后液体流动受阻液面上升，带动浮漂上升，触动感应开关使电机启动，带动网带及滤纸一起运行把滤纸与杂质带出。

改造需要确定的尺寸为：现场水箱的长宽，机床出水口距离水箱的尺寸，需要达到的过滤精度，现场水泵的流量。

   采用纸带过滤机对现场不同机床配套的过滤排屑系统改造，以下为举例简述

一：

利用现场回水箱的提升泵，使磨削液***入架空的滚筒纸带过滤机粗滤，经滚筒过滤机过滤后液体再进入现场的真空负压过滤机，这个提升泵的流量与滚筒过滤机需一致。滚筒过滤机可以架空在负压过滤机的上方。

二：

深床式纸带过滤机可以放置在机床出水口的下方，水箱的上方。使来水可以***入深床式纸带过滤机粗滤，再流进水箱。深床式纸带过滤机约需250毫米的高度。深床式纸带过滤机的型号要与磨床供液泵的流量对应。

相比滚筒过滤机，深床式纸带过滤机高度较低（约245毫米），结构紧凑，适合特殊情况下液体的过滤。滚筒过滤机优点是过滤效***，过滤精度高，适合高度不受限制的环境使用。

纸带过滤机可以做不同形式的改进，如配用普通或强磁磁性分离器，采用不同容积的水箱，使用不同精度的滤纸或精密过滤器，安装各种压力的供液水泵，总之一切服务于现场需要。

纸带过滤机多采用一次性使用的无纺布作为过滤材料，容易造成使用成本的上升及环境的破坏，虽然存在既是合理的，但考虑下是否有更便宜及更环保的过滤材料来替代现有的过滤纸产品，可能会带来小许的突破。

磁性分离器与纸带过滤机组合工作流程为：

机床脏液先自流（或水泵抽入）磁性分离器，经磁性分离器分离后液体自流到过滤纸带上，经纸带过滤后液体流进水箱，由水泵打回机床工作。磁性分离器上的杂质及纸带上的杂质会落入垃圾箱内。

正常情况本套系统与机床同时启动，给电后，磁性分离器会自动运转，水泵在机床启动后正常工作后开始打水。

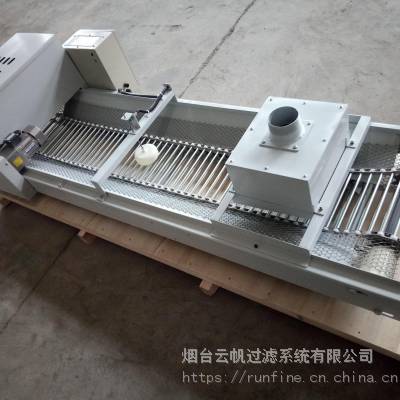

给电后，纸带过滤机自动运行，正常情况观察，机床来水会不断流经纸带过滤，纸带保持静止。只有纸带上的杂质累积到足够多，使液体流下受阻，液位会慢慢升起，带动白色浮球浮起到设定高度，接近开关感应，电流接通，纸带过滤机减速电机会带动链条向垃圾箱方向转动，粘附杂质的过滤纸带被粘附在输送链条上随之落入垃圾箱，带动新过滤纸进入。浮球慢慢落下，链条停止运转。重新循环。

水泵旁边的液位报警开关在水箱内水位较低时可低位停止水泵，防止水泵干转。水箱内液位高位时启动水泵。
