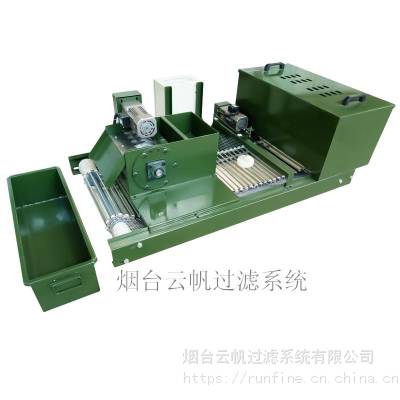

平网纸带过滤装置
| 产品特性： | 冷却液过滤 | 类型： | 机床水箱 |
|---|---|---|---|
| 品牌： | 云帆 | 型号： | rf |
| 是否库存： | 否 | 是否批发： | 是 |
| 适用机床： | 磨床 | 产品别名： | 磨床水箱 |
磨削液过滤系统
过滤介质:磨削液〔非油性合成切削液）
过滤方式:平网纸带过滤装置+磁性分离装置
供液量:100L/min
供液压力: 3 bar
精度:50 um
滤纸规格:40克 ?200×900 芯管 ?50
安全保护:平网走纸监测、电机过载保护
电源:3相，380V，50Hz，
外形尺寸:1995×1100×895mm
磨床出液口距地面高度:0.57m
过滤装置原理:因磨床排液口底端距离地面高度570mm，高于磁性分离装置进液口高度，脏液可以直接从磨床排液口流入磁性分离装置中，经磁筒内***磁环吸附，污液中导磁性杂质被分离出来。吸附在盘片和磁环上的杂质在不锈钢刮板作用下,被刮下落入集污箱内。经过预分离、过滤后的切削液已经没有大的杂质，随后流入下面的平网式纸带过滤装置作二次过滤，过滤后的冷却液向下流入净液箱内，此时液体已较为干净，由供液泵抽送给磨床重新利用，由此循环过滤。
纸带过滤装置应能够容易与水箱拆开，方便清理水箱沉淀的杂质。
泵出口所配立管加单向阀，泵安装时加胶皮垫,所有泵所接弯头超出水泵高度40mm.
过滤机与磁分器分为两个污物车,每个污物车轮子2个万向，2个固定.
总体要求：外形美观，刚性好，封闭设计，纸带不外露，除接水口处和集渣箱处可见纸带，其余地方均盖住。
有滤布箱，打开箱盖可方便更换纸带筒.
纸带过滤机型号RFGL100,过滤纸带宽900毫米，克重30-40克每平方米。
箱体装满冷却液起吊后不变形，箱底与地面之间留20毫米间隙，建议在箱底焊接槽钢或角钢搁空。
考虑水泵安装后的承载能力和刚性，要求固定牢固，运输安全。
沉淀物挡板应为可卸式，以便放水和清理沉淀物,水箱放液丝堵为G1’’。
水泵供水由机床控制面板控制，
磁性分离器型号RFCF100，磁性分离器入水口改为右侧，入水加DN80硬管（倒刺）
