经过磁性分离器粗过滤的磨削液进入到纸带过滤机
| 产品特性： | 重力过滤机 | 原理： | 重力沉降法 |
|---|---|---|---|
| 适用对象： | 水 | 样式： | 带式 |
| 品牌： | 云帆 | 型号： | RFGL2-75 |
| 用途： | 固液分离 | 性能： | 高效过滤 |
| 滤料类型： | 无纺布 | 适用对象性质： | 弱腐蚀性 |
| 有效过滤面积： | 0.7m2 | 处理能力： | 75升每分 |
| 产品类型： | 全新 | 设备重量： | 290Kg |
| 外形尺寸： | 2000*1000mm | 适用范围： | 水处理 |
| 规格： | 75 |

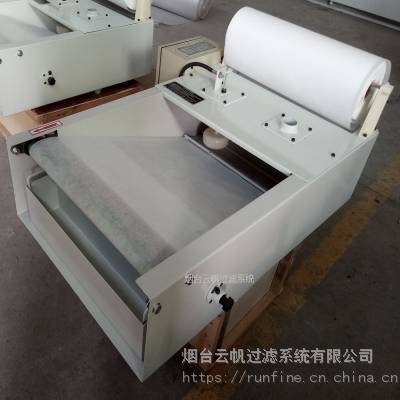

云帆75型磁辊纸带过滤机
磁辊纸带过滤机配置明细及主要技术规格：
主要配置明细
序号 | 配置 | 规格型号 | 数量 |
1 | 纸带过滤机 | GL2-75 | 1台 |
2 | 磁性分离器 | CF-50 | 1台 |
3 | 中转泵 | AB-100(出口接球阀) | 1台 |
4 | 供液泵 | AB-100(出口接球阀) | 1台 |
5 | 制冷机 | YB30 | 1台 |
6 | 电气控制箱 | 控制电压为DC24V | 1台 |
7 | 高低液位报警器 | 接近开关 国产品牌 | |
8 | 废布箱 | 600*250*250 | 1台 |
9 | 外形尺寸 | 2030* 1000* 1080 |
主要技术规格
处理类型：含有粉末状的导磁类杂质的冷却液或冷却油
液体类型 ：磨削液
处理量：75升/分
过滤精度：25微米
电气要求：三相380V,50HZ,接线为三相四线制，电气箱内部设有接地端子排，电箱外设置电源开关。
过滤流程及原理
机床污液通过水槽进入过滤网兜，去除磨削液内部大颗粒等杂质，然后磨削液进入到中转箱；
由中转泵将含有杂质的磨削液泵入磁性分离器，随着磁性分离器中磁筒的转动，将磨削液中的导磁性杂质吸附到磁筒表面，并且经过刮屑板，将吸附在磁筒表面的杂质去除，排入到废布箱。
经过磁性分离器粗过滤的磨削液进入到纸带过滤机，过滤纸将磨削液内部的杂质拦截在过滤纸表面，干净的磨削液进入到净液箱，此时，随着杂质在滤纸表面的堆积，使得滤纸上方的液位越来越高，当液位达到设定值时，走纸发令机构感应，纸带电机转动，然后进入新滤纸，液位下降，纸带电机停止转动，进入下一过滤循环。
净液经制冷机冷却后，由供液泵将净液泵入到机床使用。
为保护供液泵，在净液水箱内设有低液位报警，当水箱内液位低时，低位报警感应，供液泵立即停止工作，防止水泵抽干;当液位上升后，低位感应报警脱开后，水泵继续工作，水泵出口设有球阀，以方便控制流量。
中转泵所在中转箱设有高低液位报警，当水箱内液位低时，低位报警感应，中转泵立即停止工作，防止水泵抽干；当液位上升后，达到设定高位时，中转泵开始启动工作，水泵出口设有球阀，以方便控制流量。液位达到设定高位后，设有限制块让浮漂感应块停止在位，并对应高位报警装置。
我公司长期提供【烟台云帆RFGL2-75型磁辊纸带过滤机】，如果您对我们的【烟台云帆RFGL2-75型磁辊纸带过滤机】感兴趣，请随时拨打下方的电话，点击留言或QQ与我交谈。联系我时，请说明是在供应商网上看到的，谢谢！
