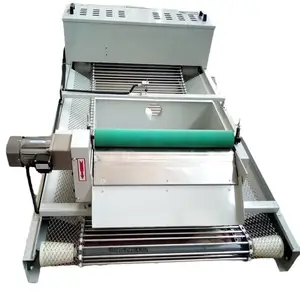

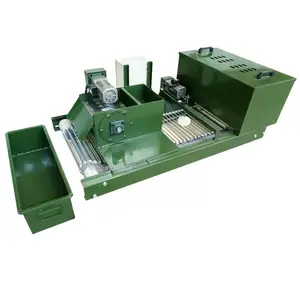

平网过滤机与磁性分离机组合，一般称为磁辊纸带过滤机。

纸带式过滤机缺点是有滤材消耗，因此一般采用磁性分离器与纸带过滤机组合的形式，把磁性分离器作为预处理用，既能提高过滤精度，又可减少过滤纸带的消耗.

其中磁性分离器与纸带过滤机的布置形式，一般采用磁性分离器上置，纸带过滤机下置，如果细分来看，磁性分离器上置还可分为集渣箱与纸带过滤机共用的两者排渣方向一致的形式，以及磁性分离器排渣方向与纸带过滤机垂直采用各自集渣箱的形式。

平网过滤机与磁性分离机组合常见配置包括：平网过滤机，磁性分离机，电控箱，滤布罩，液位报警，平网过滤机驱动电机，磁性分离机驱动电机等。

以下为使用举例：

工作辊磨床乳化液过滤装置一套，包括机架传动部分、板网带减速箱部分、磁辊传动部分、机头传动部分、机头安装架部分、电控部分及冷却液高、低报警液位计。

主要参数：

过滤性能：＞300L/min

过滤面积：＞2.9m2

外形尺寸（长×宽）：3000mm×1300mm

除渣率：95%

分离效果强，排渣***，过滤精度≤20μ。

耐用性好，其传送带板网需采用不锈钢料材制造，坚固耐***，抗拉性强，***在正常保养情况下，连续运行一年无须维修。

操作方便，具有自动和手动方式控制网带，运作时间可调。

系统工作原理：

磨床排放的污染冷却液先通过磁分离系统的磁分区，将铁屑末进行分离排渣，再通过板网传送滤纸带到过滤区，将冷却液中残留的铁屑和砂轮泥分别进行分离过滤，使冷却液充分净化。
