机床冷却液过滤用手动重力纸带过滤装置

是依靠切削液本身的重力作用，使液体在经过滤布后，废屑和杂质留在滤布上并逐渐形成滤饼，随着滤饼厚度的增加，液体流动阻力增大，液面上升。

当液面上升到预设位置时，滤布前进排出滤饼，开始新的循环，干净的液体重新使用的一种过滤方式。过滤精度为30～50μ。滤布前进的方式可以采用手动拖拽滤纸的形式，相比滤布自动走行的方式，手动的形式简单，成本低。

这种过滤器的过滤精度靠滤布和滤饼来控制，其中起主要作用的是滤饼。污液在经过滤布时废屑颗粒被留在滤布上，形成滤饼层。随着废屑颗粒的增多，有些滞留在滤渣层表面，使滤饼增厚，有些进入滤渣内部，减小滤渣缝隙，增加滤饼密度。滤饼越厚、密度越大，过滤精度就越高。

在满足过滤精度，处理流量的情况下，一些个性化的低成本的定制过滤装置可以满足使用要求。 在一些特定场合，可以采用***的重力式纸带过滤机。比如可设计为不带电机驱动仅手动人工控制走纸的操作过程,适用在小流量、间歇使用、对费用预算比较敏感的情况。操作简单、成本低廉,能达到自动走纸同样的过滤精度.这种情况还可去掉输送网带，采用在过滤纸下面架设弧形过滤网板，可以较好减少开支。

如过滤纸，过滤网框，水箱组合，可以达到与自动纸带过滤机同样的过滤效果，但因为省去了减速电机，输送网带，传动轴，液位浮漂，电控等配置，可以节省采购的成本。缺点是需要人工定时处理用过的滤纸。

使用案例：

工艺流程：专用机床，排渣口高于地面，过滤水箱整体放在地坑里，水箱上部预留出法兰安装固定，法兰上开光孔。采用法兰吊着水箱，底部不设支撑。现场含杂质液体自流入水箱过滤网框，经过滤纸及不锈钢滤网过滤后流进水箱，再由螺杆泵打回机床循环。高压净水泵出口配有耐震压力表、球阀及溢流阀。

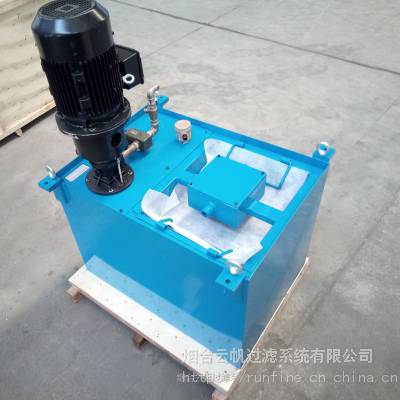

主要配置：

设备为机床水箱供液系统，水箱容积约280升。

水箱上配干簧管式低液位报警装置、过滤网框、吊耳、盖板、隔板、放水阀、水泵、溢流阀、压力表等。

螺杆泵流量2.4立方每小时,电机功率4千瓦。

过滤网框带有不锈钢丝网，过滤精度约120目，过滤网框上带有1寸管接头。

过滤网框带2个回水接头，且回水接头在两侧吊耳下面。在过滤网框简易铺设过滤纸，提高过滤精度。配1卷幅宽700毫米滤纸。滤纸人工定期更换。

水箱侧面带有安装法兰及吊环。

水箱做加强处理，***冷却系统充满冷却液时在存放和吊装过程中的强度和刚度。
