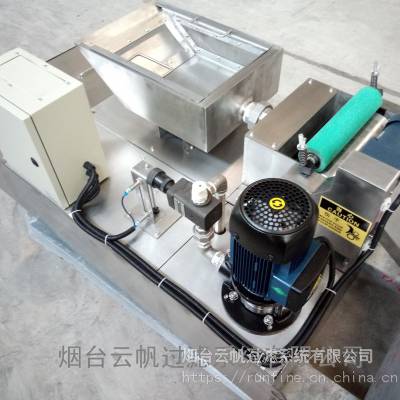

过滤水箱工作流程：

 过滤水箱安装在磨床出水口位置，确保磨床出水口出水落入不锈钢沉淀滤网内。

含磁铁碎屑的液体自磨床出水口自流进不锈钢沉淀滤网初级过滤，液体再流进磁性分离器吸附分离，液体再进入水箱，流经多道隔板，***由水泵打回磨床循环。

不锈钢沉淀滤网用于大颗粒的杂质粗滤，带有把手，可手动移开清理滤网。

水箱上的带有把手的两个盖板可用于水箱内加注液体及清理水箱内部使用。

水箱内加水时，确保水箱满而不溢，液体距离水箱上盖20-30毫米。

水箱侧面有2个放水口，用于清理水箱时放出液体。

磁性分离器及水泵接线时均按箭头指示注意转向。

磁性分离器及水泵电源接线时由端子箱内统一接出，分别对应端子箱内U01,V01,W01及U02,V02,W02。

磁性分离器及水泵与磨床同时启动。

磁性分离器能够分离冷却液中的各类吸磁杂质。由以下几部分组成：减速机、箱体、磁辊及胶辊等几部分组成。采用永磁材料，减速机带动磁辊回转运动，含有粉末状吸磁杂质的冷却液进入箱体后，杂质被吸附到磁辊外壁上，再经过胶辊的碾压，将杂质夹带的液体挤出，***刮板将杂质与磁辊分离，杂质落入接屑盒。

水泵出水管与磨床进水管联结，用户实际使用时建议在水泵出水管位置增加球阀，用于调节水泵出水流量。

电压均为三相220伏。

与水泵联结的溢流阀作用为当水泵正常运转时，但磨床工位关闭了进液管路，这时水泵内液体会自动卸荷，流回水箱。

当磨床工位重新打开进液管路，这时溢流阀会关闭，液体重新进入磨床。

这些过程水泵一致是运转状态。

液位报警器作用为防止水箱内液体长时间后水位降低，引起水泵干抽。水箱内液位较低时浮漂会随之降低，到预设的一点时（预设的点位根据水泵液下尺寸确定），会自动切断水泵电源，保护水泵。水箱内液体重新加注后，液位高位，浮漂浮起，重新启动水泵。

（供方预留了液位报警器及联结线到端子箱，用户可根据需要自行决定是否联结水泵使用）。

接线端子箱仅用于把磁性分离器，水泵及液位报警器接线统一接入，方便用户接线。
