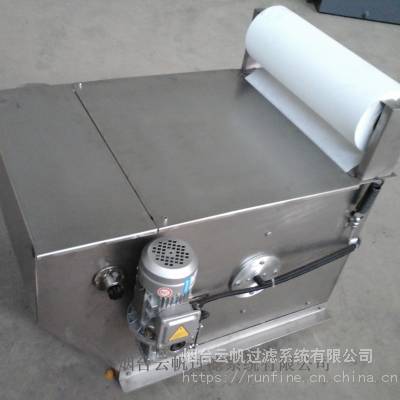

重力式纸带式过滤机因为结构简单，性价比高，过滤效果明显，在很多液体过滤场合得到应用。云帆RFGL系列鼓型纸带过滤机就是重力式纸带式过滤机的一种。

如何更好的利用***的空间，是生产工场必须认真考虑的问题，在有限的空间合理安放更多的设备可以减少成本支出，提高生产能力，带来利润率的增加。

平网式重力纸带过滤机随处可见，但平网式纸带过滤机的滤纸是平铺式结构，滤纸过滤面积需与所配水泵流量对应，比如300升/分对应的平网式纸带过滤机的占地面积约为3000*1100毫米，因此这种形式的过滤机会带来空间的浪费。作为比较，300升/分对应的鼓型纸带过滤机占地尺寸约790*1130毫米，可以有效减少占地面积，充分利用了高度空间。

鼓式过滤器过滤是一种从各种液体流动中分离固体的简单而***技术。鼓形过滤器需要很少的空间，而且相对来说没有技术故障。它们不仅能分离下沉的固体部分，还能分离漂浮的固体。

含杂质液体可以自流或泵抽进入过滤器。之后液体渗透过滤布，固体部分被滤布堵塞。过滤布上的堆积杂质固体部分起到了过滤层的作用，减小了网孔的孔隙尺寸，因此增加了过滤精度。

过滤布上的杂质落入集渣箱。

处理量高达60立方每小时，过滤网精度20- 60微米。过滤机材质采用不锈钢或碳钢。滤布采用聚酯材料。

鼓形过滤器有三种设计：带水箱、管道入口或开放式入口。

从100升/分到1000升/分流量，从普通碳钢材质到不锈钢材质，从幅宽520毫米滤纸到幅宽1300毫米滤纸，从克重30克滤纸到110克滤纸，从单机使用到过滤形式的组合，烟台云帆过滤系统公司可以提供各种配置供客户选择

鼓型纸带过滤机比较典型的使用场合如：轧辊磨床磨削液过滤；淬火液过滤；磨刀机冷却液在线集中过滤；脱模剂回收装置。

以下为案例1：磨刀机冷却液在线集中过滤

供液水泵压力4公斤

磨削液总流量不低于300升/分

磁性分离机型号RFCF300

重力式带式过滤机型号RFGL300

净水箱容积为3750升

车间管道长度60米，从水槽抽上来的高度是6米，使用镀锌管管道直径为50mm，每台磨刀机的间隔是0.6米。

磨刀机数量：46台

  过滤纸幅宽设计为1000毫米

  过滤纸上面的砂轮渣积攒到一定的程度时，通过浮球开关启动电机带出过滤纸

  供液水泵出水管道为防止水倒流需安装一个单向阀

案例2：脱模剂过滤回收装置

脱模剂是在压铸生产中模具冷却、产品脱模必须使用的水性溶液，通常情况下，脱模剂被喷到模具上，部分脱模剂在高温下蒸发，部分吸附在模具上使用消耗了，还有一部分流入模具下方，经污水沟进入污水处理系统或直接排掉，要么产生污水处理费用，要么产生环境污染。由于这部分脱模剂含有效成分比较多，所以也造成大量资源浪费。脱模剂回收装置可以解决除油、杀菌、过滤等影响脱模剂回收利用的问题，降低生产成本和环境污染。鼓式纸带过滤机是脱模剂回收装置的过滤部分。
   产品特点
纯物理方法处理回收液体，不破坏脱模剂成分
实现废脱模剂的再利用
回收的脱模剂品质好，对压铸机模具及产品无不良影响
使用和维修简单，不需要专门人员
全自动运行系统，***

鼓式纸带过滤机处理量100-150升每分
