机床冷却液箱在机械加工中是机床不可或缺的组成部分，机床冷却液箱最简单的形式一般是沉淀水箱加多级隔板及水泵。现在高精机床使用的机床冷却液箱考虑到排屑过滤降温的要求，一般配置因机床而异。

如磨床使用的机床冷却液箱一般采用水箱，水泵与磁性分离器，纸带式过滤机，离心过滤机，水力分离机等的组合。加工中心使用的机床冷却液箱一般采用水箱，高压水泵，链板排屑机，滚筒刮板排屑机，制冷机，撇油机，精密过滤器或袋式过滤机的组合等。按照是否使用过滤耗材及过滤精度不同要求，又可做不同细分

    常规的水泵水箱因为只有一层粗放的过滤网，箱体为整体式，穿透过滤网的杂质和铁屑很可能伤害水泵。
  改进后的机床过滤型水泵水箱包括箱体、水泵、水泵安装板、过滤盖板、隔板、挡板、一层过滤网、二层过滤网；水泵通过水泵安装板固定安装在箱体内，过滤盖板用螺钉固定在箱体内，过滤盖板设置一层过滤网和二层过滤网，箱体内设置隔板，位于过滤盖板与水泵安装板中间，隔板固定在箱体的顶部，箱体底部在隔板与水泵之间设置挡板。增加***磁钢，***磁钢位于一层过滤网与二层过滤网之间。***磁钢有多块。一层过滤网为可拆卸式的，二层过滤网为细孔过滤网，焊接在过滤盖板上。隔板与箱体底部的距离为箱体高度的四分之一。挡板通过焊接的方式固定在箱体的底部，高度为箱体高度的2/3至3/4之间。
   新型机床过滤型水泵水箱，通过两层过滤网过过滤、***磁铁对水中铁屑的吸附和杂质的沉淀，能化的净化水质，降低水中杂质和铁屑对水泵的伤害。

 在实际应用中，两体式溢流水箱经常会用到。这类水箱采用2个高度不同的单个水箱联结在一起，通过溢流口联结。工作时含杂质的液体自机床流出***入高度较高的水箱，杂质在水箱内沉淀，得到沉淀的液体自溢流口溢流到另外高度较低的水箱，再由供液泵打回机床循环。

沉淀在水箱内的杂质人工清理出，对一些有价值的杂质如硬质合金类的杂质可回收利用。另外2个分体式机床水箱可增大水箱的容积，液体在2个水箱内流动，增加了流动的时间，这些都有利于液体得到自然冷却。

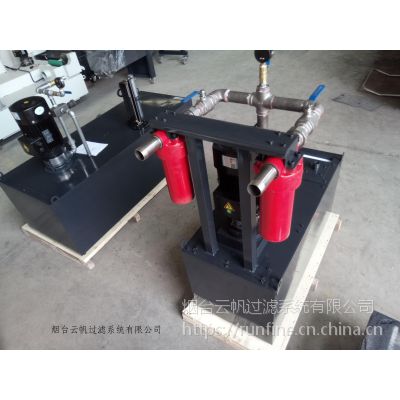

水箱案例1：

   现场提升水泵（额定流量大于1立方每小时）把液体通过接管打入水箱过滤网框，再由水泵打入精密过滤器后进入机床循环。水泵出口配有球阀。

技术要求：

1.本设备为机床水箱供液系统；水箱外形约1000*450*500毫米，容积210升

2.水箱上配高低液位报警装置、溢流口、过滤网框、吊耳、盖板、隔板、放水球阀、水泵、滤芯式过滤器、球阀及压力表等；滤芯式过滤器精度约25微米

3.水泵额定压力2Mpa，流量1立方每小时，泵口配球阀等配件；

4.水箱侧面预留2寸管接头，用于高水位溢流回现场水箱

水箱案例2：

   潜水泵（额定流量大于60升每分）把液体通过接管打入水箱，由水泵打回机床循环。水泵持续工作，水泵出口配有卸荷阀，当现场电磁阀处于关闭状态时，水泵自身卸荷。

技术要求：

1.本设备为机床水箱供液系统；

2.水箱上配高低液位报警装置、进液口、加水口、吊耳、盖板、隔板、放水球阀、水泵、卸荷阀及压力表等；

3.水泵额定压力1Mpa，流量60L/min，泵口配溢流阀等配件；

4.水箱侧面预留2寸管接头，用于高水位溢流回地坑。
