                        缸盖加工中心冷却系统改进

设备概述：

1，  设备用于发动机缸盖气门座圈和导管的加工，现有过滤方式为刮板链式滚筒过滤，过滤装置的水箱分为污水箱和净液水箱

机床及工件主要参数说明：

设备名称：卧式加工中心

工作介质：缸盖气门座圈和导管材料

（1）材料：粉末冶金

（2）加工后的铁泥，石墨颗粒与冷却水

过滤精度：过滤最终精度30um

工作流量：500L/min

处理能力：排污泥110公斤/天

承制内容：

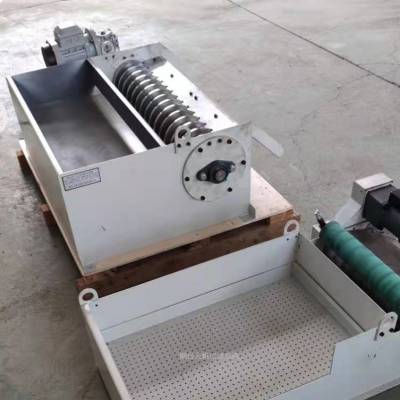

1，  设计制造全新的冷却过滤装置，在原有的冷却系统净液箱泵出口处再增加一级磁粉过滤，与现场水管，气管配做连接，电器上实现有效连接整合。

2，  方案的零件图纸由卖方提供，两份纸张版和一份电子版

3，  卖方提供设备改造所需的物质备件，水泵说明书，冷却过滤系统图纸

4，  安装，调试由卖方完成，交货期限：合同签订后3个月

冷却液处理流程：

加工冷却液→经回流槽直接流入污水箱→经刮板链式滚筒过滤器过滤→净液箱→精过滤器→冷却泵泵出→工件冷却→循环

主要技术参数及技术要求：

1，  磁粉装置出水泵采用国产系列提升泵，流量大于或等于500L/min  扬程大于或等于30m，出水口具有手阀控制和调节流量大小的功能，具备压力显示功能。

2，  冷却单元在现有的位置区域内，不得超过其范围：长1300*宽1000*高2500mm

3，  磁粉装置需配置可移动式接屑车，无需翻转倾倒设计，可以不用铲车铲运。

4，  磁粉装置水箱在合适部位设置清屑及检查维修窗口及液位计，应密封良好，不得泄漏。

5，  过滤介质为：粉末冶金，冷却液，铁泥等。

6，  装置外形美观，表面涂漆，防腐***，机床颜色以用户提供的色标为准。

7，  水箱底板厚度必须不小于8mm，长度方向2米内不得焊接拼凑而成。表面光滑平整，不得有凹痕和突起

8，  水箱和接屑小车底部外沿必须设计制作接水托沿，拐角处圆弧过渡。
