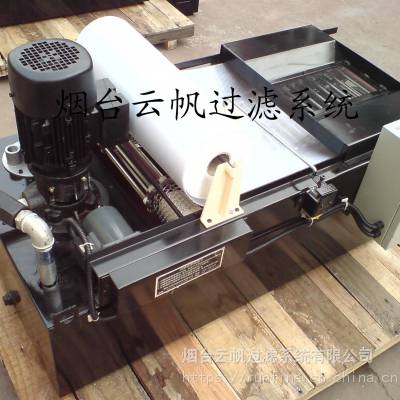

纸质过滤器-纸带过滤机适用于轴承套圈磨加工自动线，缸体珩磨加工自动线，圆锥滚子轴承加工自动线，轴承套圈磨削超精自动线的磨削液过滤净化。配合磁性分离器使用，可节省过滤纸的消耗。

纸带式过滤机因为结构简单，性价比高，过滤效果明显，在很多液体过滤场合得到应用。

国内常用靠液体自重过滤的典型纸带式过滤机，有平网型、鼓型，弧型纸带过滤机。

滤纸面积取决于设备大小，压强产生于液体的自重，在设备体积受限情况下，只有提高作用于滤纸的液体高度，才能有效提高过滤机的流量。所以怎样提高液体在过滤前缓存高度就是研究过滤机结构的焦点。

 平网型纸带过滤机

烟台云帆过滤系统有限公司生产的原始型纸带过滤机出自于平网型，这种过滤机滤纸支撑面是由柔性金属编织网构成，金属网不仅支撑滤纸，同时由动力驱动其行走并带动滤纸行走，从而更新过于堵塞的滤纸。柔性金属编织网靠自重与一定量的冷却液重量的叠加形成的窝形底，这个窝形底就是过滤前液体缓存的区域。

金属编织网有限的柔性限制了窝形底的深度，使得作用在滤纸表面的缓存液体高度度值h非常有限，即使h可以继续增加，从物理特点来看，如果滤纸以同样的窝形附贴在支撑金属网上，过大的h值势必会使滤纸产生以窝底为中心向四周放射形的皱褶，最终导致滤纸跑偏、紊乱。所以这种结构的限制确定了此种过滤机难以形成太大的流量，除非以庞大的体积牺牲整体加工系统总体布局为代价。另外，滤纸是浮铺在金属网表面上的，金属网运行时是靠与滤纸之间的摩擦力带动滤纸行走的，当滤纸面承载较小时，摩擦力不足以带动滤纸轴转动，会产生相对滑动现象，即运纸机构行走而滤纸不走。

归纳起来说，与其他类型相比在同流量条件下，平网型过滤机占地面积较大。由于此类过滤机结构、操作都相对简单，加之其属于早期技术相对成熟产品，故在国内普及量较大。

 鼓型纸带过滤机

为了减小占地面积，增加过滤前液体缓存高度，出现了鼓型纸带过滤机

烟台云帆过滤系统有限公司生产的转鼓是由两片相连的辊轮组成，由滤纸支撑网相连的两条套筒滚子链骑压在转鼓的两个轮缘上，动力轴上的链轮驱动链子运行时带动转鼓转动，压在链子与轮缘之间的滤纸也随之行走，从而实现输出污纸的功能。

从鼓型纸带过滤机结构形式看，转鼓使滤纸形成半月形腔体，使得作用在滤纸表面的缓存液体高度度值h有了很大提高，因此液体过滤流量有了***提高。相对同等流量平卧式纸带过滤机，鼓型纸带过滤机减小了占地面积，虽然增加了高度，但高度的增加对于大多数用户来说并不敏感。

为了防止液体在转鼓边缘处侧漏，在浮动的传动轴处设置了张紧簧，张紧簧的拉力作用，使链子及滤纸紧压在轮缘上。随着转鼓内液体高度增加，作用在滤纸支撑面的压力增大，骑压在轮缘的链子、滤纸有可能离开轮缘而产生缝隙造成液体侧漏，影响过滤质量，所以张紧簧的张力必须大于液体极限高度时的重力，才不至于产生侧漏。

由此看来，鼓型纸带过滤机转鼓中心以上部分难以利用似乎是一种空间资源的浪费。

弧型纸带过滤机

烟台云帆过滤系统有限公司生产的弧型纸带过滤机的基型取自于平网型纸带过滤机，弧型纸带过滤机在主体框架两侧安置了弧型导轨，滤纸支撑面沿导轨下缘分布形成谷底，弧型导轨的曲率确定了缓存液体深度。

为了提高缓存液体高度，增加流量，就要尽可能加大弧型导轨的曲率，随着弧型导轨的曲率增大，污纸输出口内侧滤纸与垂直面的夹角θ会随之减小，θ值过小时滤纸上的污物很难随滤纸“爬出”污纸输出口，所以弧型导轨的曲率也不能***制增大。根据污物颗粒吸附力的不同，弧形导轨圆心角取80~110°较为适宜。

同属于以强制手段形成液体缓存空间，相对鼓型纸带过滤机而言，弧型纸带过滤机省去了转鼓的上部分空间，因此，弧型纸带过滤机综合了平网型纸带过滤机和鼓型纸带过滤机的优点。
