即使是纸带过滤机这种简单的过滤装置，我们的设计师也总能被客户触发灵感，产生一些新的创意。比如为解决方便清洗水箱的问题，我们把纸带过滤部分和水箱部分分成两体互不接触，水箱加轮子。我们还可把纸带过滤机的驱动电机换成手轮，既满足过滤精度要求，又减轻客户成本负担。

定制各种纸带过滤装置

采用过滤纸或过滤袋来过滤机床冷却液中的杂质，可以有许多的形式。如采用自动纸带过滤机自动检测杂质堵塞情况，自动输送滤纸；或采用高压泵与滤袋，滤罐组合，用于需要较高精度液体的场合。但这些配置都会带来成本的提高，并且易于损坏。

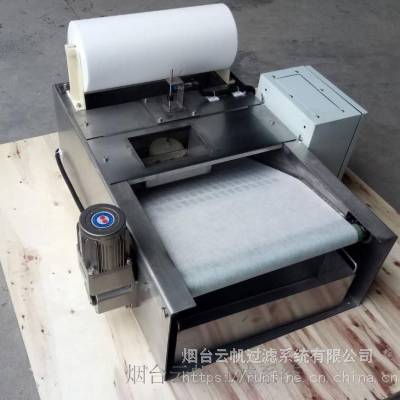

     重力式纸带过滤机一般采用采用两边钢丝网中间穿轴组成输送过滤纸的输送网带，钢丝网与小轴之间连接有链条。链条又与主被动轴上的链轮啮合，驱动输送网带及过滤纸自动运行。两边钢丝网向上抬起与附着在上面的过滤纸形成可以使冷却液保持一定高度的液池。经过长期的运行，重力式纸带过滤机常见的问题是输送网带两边钢丝网的破损，导致的后果是两边钢丝网拉破过滤纸造成杂质泄漏到水箱，引起链条与主被动轴上的链轮啮合不好，易跳齿，***拉弯小轴，拉断链条或引起减速电机过载。
     在满足过滤精度，处理流量的情况下，也可以有一些个性化的低成本的定制过滤装置。
如过滤纸，过滤网板，水箱组合，可以达到与自动纸带过滤机同样的过滤效果，但因为省去了减速电机，输送网带，传动轴，液位浮漂，电控等配置，可以节省很大的开支。的缺点是需要人工定时处理用过的滤纸。
     采用***滤袋，过滤箱，分流管，水泵，支架，阀门等可以组成简易高效的过滤装置，占地面积小，过滤精度高，不需高压泵，滤袋使用时间长。整套过滤装置采购成本及后续使用成本都不高。
     普通型纸带过滤机出渣口处是开放外露的，这样附着过滤杂质的滤纸容易与操作者接触，改进的方法是在纸带过滤机出渣口处做封闭处理，隔绝脏污滤纸与外界的接触，另外过滤机也紧凑美观。

为了减少出渣口处滤纸中因含液量大，流落到集渣箱中造成浪费，可以在出渣口处滤纸上增加一个压水辊，自动压干滤纸上污泥中的液体，使滤纸上的杂质含水量降低。

如果可以自然承接机床出水口的液体，使液体可以自然流进过滤系统得以过滤，是最简单***。但具体到每台机床的情况是不一样的。我们可以对过滤系统入水口高度适当降低，在不影响过滤系统功能的情况下，尽量减少机床的改动量。如可以降低磁性分离器入水口高度。

卧式加工中心原水箱过滤系统,采用的是刮板反冲过滤排屑,无法过滤掉细小的铁沫及铝沫。要求能过滤掉细小铁沫，铝沫，过滤系统能跟机床联动。

我们推荐在水箱一侧增加一套纸带过滤机+磁性分离器组合（磁性分离器是否采用根据现场铁屑或铝屑那种产生量大考虑），过滤系统满足50-100升每分流量要求，过滤机用支架架起比水箱适度高些，过滤机底部用管路与水箱连接。具体为利用水箱中污水泵，把水箱中含杂质液体打入过滤机，过滤机过滤后液体自然回流回水箱，过滤精度20-25微米。整台过滤系统对原机床排屑系统不需改动。
